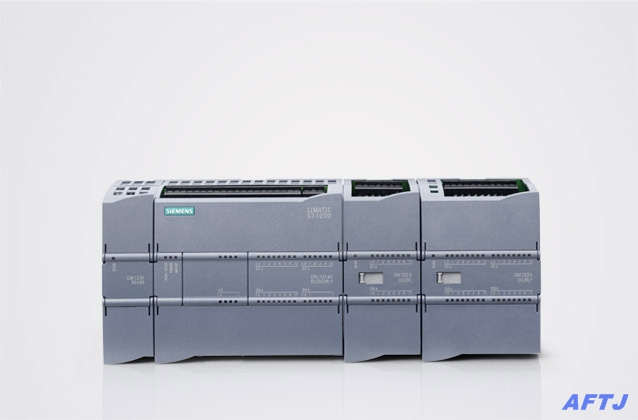

西門子S7-1200系列PLC

SIMATIC S7-1200 CPU

西門子1200PLC 系統有三種不同模塊，分別為 CPU 1211C、CPU 1212C 和 CPU 1214C。其中的每一種模塊都可以進行擴展，以完全滿足您的系統需要?？稍谌魏?CPU 的前方加入一個信號板，輕松擴展數字或模擬量 I/O，同時不影響控制器的實際大小?？蓪⑿盘?hào)模塊連接至 CPU 的右側，進一步擴展數字量或模擬量 I/O 容量。CPU 1212C 可連接 2 個信號模塊，CPU 1214C 可連接 8 個信號模塊。最后，所有的 SIMATIC S7-1200 CPU 控制器的左側均可連接多達 3 個通訊模塊，便于實現端到端的串行通訊。

安裝簡單方便

所有的 西門子PLC1200系列 硬件都有內置的卡扣，可簡單方便地安裝在標準的 35 mm DIN 導軌上。這些內置的卡扣也可以卡入到已擴展的位置，當需要安裝面板時，可提供安裝孔。SIMATIC S7-1200 硬件可以安裝在水平或豎直的位置，為您提供其它安裝選項。這些集成的功能在安裝過程中為用戶提供了最大的靈活性，并使 SIMATIC S7-1200 為各種應用提供了實用的解決方案。.

節省空間的設計

所有的 西門子plcs71200硬件都經過專門設計，以節省控制面板的空間。例如，經過測量，西門子1200CPU 1214C 的寬度僅為 110 mm，CPU 1212C 和 CPU 1211C 的寬度僅為 90 mm。結合通信模塊和信號模塊的較小占用空間，在安裝過程中，該模塊化的緊湊系統節省了寶貴的空間，為您提供了最高效率和最大靈活性。

西門子S7-1200PLC

可擴展的緊湊自動化的模塊化概念

SIMATIC S7-1200 具有集成的 PROFINET 接口、強大的集成技術功能和可擴展性強、靈活度高的設計。它實現了簡便的通信、有效的技術任務解決方案，并能完全滿足一系列的獨立自動化需求。

亮點

可擴展性強、靈活度高的設計

信號模塊：

最大的 CPU 最多可連接八個信號模塊，以便支持其它數字量和模擬量 I/O。

信號板：

可將一個信號板連接至所有的 CPU，讓您通過在控制器上添加數字量或模擬量 I/O 來自定義 CPU，同時不影響其實際大小。SIMATIC S7-1200 提供的模塊化概念可讓您設計控制器系統，以完全滿足您應用的需求。

內存

為用戶程序和用戶數據之間的浮動邊界提供多達 50 KB 的集成工作內存。同時提供多達 2 MB 的集成加載內存和 2 KB 的集成記憶內存?？蛇x的 SIMATIC 存儲卡可輕松轉移程序供多個 CPU 使用。該存儲卡也可用于存儲其它文件或更新控制器系統固件。

集成的 PROFINET 接口

集成的 PROFINET 接口用于進行編程以及 HMI 和 PLC-to-PLC 通信。另外，該接口支持使用開放以太網協議的第三方設備。該接口具有自動糾錯功能的 RJ45 連接器，并提供 10/100 兆比特/秒的數據傳輸速率。它支持多達 16 個以太網連接以及以下協議：TCP/IP native、ISO on TCP 和 S7 通信。

SIMATIC S7-1200 集成技術

SIMATIC S7-1200 具有用于進行計算和測量、閉環回路控制和運動控制的集成技術，是一個功能非常強大的系統，可以實現多種類型的自動化任務。

用于速度、位置或占空比控制的高速輸出

SIMATIC S7-1200 控制器集成了兩個高速輸出，可用作脈沖序列輸出或調諧脈沖寬度的輸出。當作為 PTO 進行組態時，以高達 100 千赫的速度 提供50% 的占空比脈沖序列，用于控制步進馬達和伺服驅動器的開環回路速度和位置。使用其中兩個高速計數器在內部提供對脈沖序列輸出的反饋。當作為 PWM 輸出進行組態時，將提供帶有可變占空比的固定周期數輸出，用于控制馬達的速度、閥門的位置或發熱組件的占空比。
PLCopen 運動功能塊

SIMATIC S7-1200 支持控制步進馬達和伺服驅動器的開環回路速度和位置。使用軸技術對象和國際認可的 PLCopen 運動功能塊，在工程組態 SIMATIC STEP 7 Basic 中可輕松組態該功能。除了“home”和“jog”功能，也支持絕對移動、相對移動和速度移動。

驅動調試控制面板

工程組態 SIMATIC STEP 7 Basic 中隨附的驅動調試控制面板，簡化了步進馬達和伺服驅動器的啟動和調試操作。

它提供了單個運動軸的自動控制和手動控制，以及在線診斷信息。

用于閉環回路控制的 PID 功能

SIMATIC S7-1200 最多可支持 16 個 PID 控制回路，用于簡單的過程控制應用。借助 PID 控制器技術對象和工程組態 SIMATIC STEP 7 Basic 中提供的支持編輯器，可輕松組態這些控制回路。另外，SIMATIC S7-1200 支持 PID 自動調整功能，可自動為節省時間、積分時間和微分時間計算最佳調整值。

PID 調試控制面板

SIMATIC STEP 7 Basic 中隨附的 PID 調試控制面板，簡化了回路調整過程。它為單個控制回路提供了自動調整和手動控制功能，同時為調整過程提供了圖形化的趨勢視圖。
